Sem RF verkfræðingur að vinna með örbylgjuofn daglega fæ ég oft spurningu:"Hver er raunverulegur munur á hringrásum og einangrunaraðilum?"Þó að þau líti út svipuð og bæði nota ferrít efni, eru aðgerðir þeirra í grundvallaratriðum mismunandi . leyfðu mér að brjóta það niður í 7 lykilþáttum .
1. grunn líffærafræði
Hringráseru fjölprófa tæki (venjulega 3-4 tengi) sem leið merkir í hringmynstri . Hugsaðu um þau sem umferðarhringja fyrir RF merki .
Einangrunartækieru í meginatriðum hringrásir með eina höfn slitið - þeir eru „einstefna götur“ örbylgjukerfa .
[Skýringarmynd sem ber saman hringrás y-mótar vs . einangrunartæki tveggja hafna uppbyggingu]
2. hvernig þeir höndla merki
HringrásBein merki í röð milli hafna (Port1 → Port2 → Port3 → Port1)
EinangrunartækiLeyfðu sendingu áfram við lokun endurspeglaðra merkja
3. frammistöðuforskrift sem skiptir máli
ParameterTypical CirculatorTypical IsolatorInsertion tap minna en eða jafnt og 0,5dB (H504b) minna en eða jafnt og 0,3dbisolation meiri en eða jafnt og 20db (H524a) meiri en eða jafnt og 25dbvswr 1.12-1.251.10-1.20
4. aflmeðferð

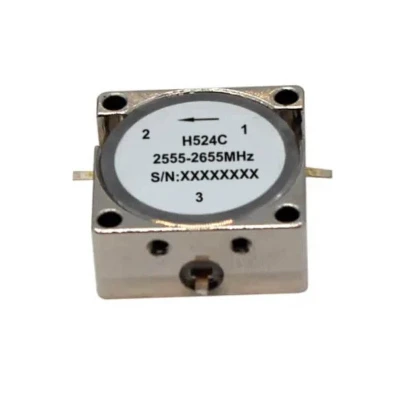

Shinhom H504B hringrásin meðhöndlar 250W - áhrifamikil fyrir samsniðna drop -in hönnun . einangrunar fyrir hernaðar ratsjárkerfi geta séð um 5000W+!
5. tíðni stórveldi
Bæði fjalla um breið svið (20MHz -18 GHz), en:
Hringrásir skara fram úr í fjölbandakerfi
Einangrunaraðilar fínstilla fyrir ákveðnar tíðnisvið
6. þar sem þú finnur þá
Hringrásarmenn skína í:
Ratsjár tvíhliða
Senda/taka á móti einingum
Prófunarbúnað
Einangrunarmenn vernda:
Kraftmagnarar
Sveiflur
Viðkvæmir móttakarar
Lokahugsanir
Þó að bæði tækin noti svipaða ferrít tækni (eins og ISO9001 löggiltir íhluti Shinhom), eru forrit þeirra aðgreind . hringrásarleið, einangrunarmenn vernda - velja skynsamlega út frá kerfiskröfum þínum!
Tilvísanir:
Shinhom drop-in circulators Tæknilegar upplýsingar
IEEE örbylgjuofn kenning og tækni samfélag
ARRL RF Circuit Design Handbook
